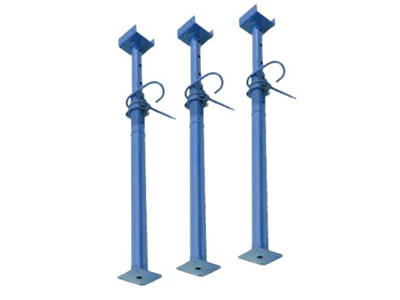

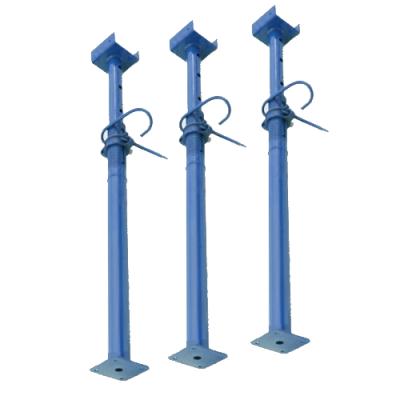

Teleskobik Direk / 3m

Adet     35 TL + KDV
Kalıp altı iskele sistemlerinde yük taşımak için kullanılır.
10 m2/Ton mukavemete sahiptir.
Özel ölçülerde imal edilebilir.
Borular TSE Garantili olup Erdemir Demir Çelik mamülüdür.

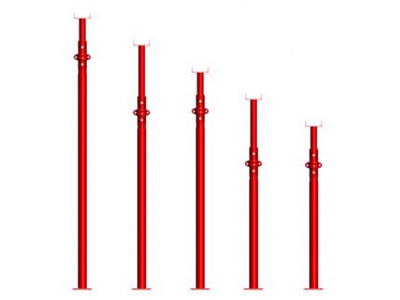

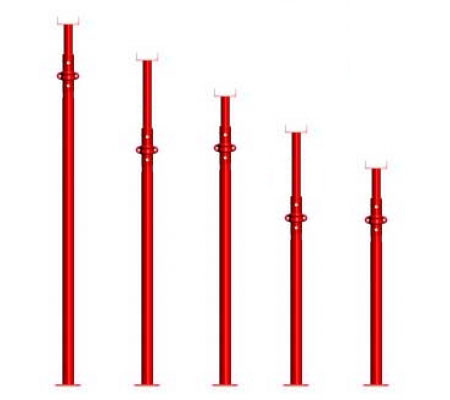

Uzunluk:
:
3m - 3,5m - 4m - 4,5m - 5m
Et Kalınlığı:
:
2,5mm
Taban Sacı:
:
4mm
U Başlık:
:
4mm
Mekanizma:
:
60x30 mm
Boru Dış Boyutu:
:
60x2,5 mm
Boru İç Boyutu:
:
48x2,5mm

ÜRÜN AÇIKLAMASI:

Teleskobik direk elemanlarında iç boru 48 mm çapında olup et kalınlığı 2.5 mm’dir.

Dış boru  60 x 2.5 mm,

Orta ayar mili 60 x 3.0 mm boru olup, 1.1/2 vida yataklı boruda 1.5 cm.lik kanca boşluğu bulunmaktadır.

Orta ayar milini oluşturan bu elemanlar delikli iç boruyu istenen hassas ölçüye sabitler.

Alt taban sacı 120 x 120 x 6 mm, üst U &3#9;su 100 x 6 mm et kalınlığında olup astar boyalıdır.

Et kalınlıkları isteğe bağlı olarak değiştirilmektedir.

Teleskobik Dikme ister çelik, istenirse ahşap döşeme kalıpları ile uyum içerisinde çalışabilmektedir. Mahya yuvasının şekline bağlı olarak döşeme altında kullanıldığı gibi kiriş altında da rahatlıkla kullanılabilir.


ÖZELLİKLER:

ü 6 mm. saçtan imal edilmiştir. Üzerinde 4 adet ø 12 delik vardır. U ile iç boru birbirlerine gazaltı kaynağı ile el değmeden üretilir.

ü İç borudaki firketi deliği ø 14 mm. &3#9;dir. İki delik arası 10 cm. &3#9;dir. Çapaksız imalat yapılmıştır.

ü İç boru ø 48 - 3 ~ 2.5 mm. borudan imal edilmiştir. ( İsteğe göre farklı ölçülerimizde vardır. )

ü Mekanizma; ø 60 -3 mm. borudan ezme yöntemi ile yapılmıştır. Mukavemet kaybı yoktur. Mekanizma ile alt boru arasında hiç bir eksantrisite yoktur.

ü Mekanizma firkete yarığı 14 cm. boyunda 14 mm. genişliğindedir.

ü Firkete ø 12 demirden imal edilmiştir.

ü Somunlar sfero döküm olarak imal edilmiştir.

ü Dış boru ø 60 - 3 ~ 2.5 mm. borudan imal edilmiştir. Malzemeler otomatik makinelerde el değmeden kaynatılır.

ü Taban 6 mm. saçtan imal edilmiş olup 12 x 12 cm. ebadındadır. Taban saçı el değmeden kaynatılır.

ü Taban saçında ø 12 çapında 4 adet delik mevcuttur.

ü Malzeme püskürtme sistemiyle boyanmaktadır



ÇALIŞMA MESAFESİ

MAX. AÇIKLIKTA TAŞIMA KAPASİTESİ(kg)

 TELESKOBİK DIŞ BORU

 TELESKOBİK İÇ BORU

 MİN.(cm)

MAX.(cm)

 BOY(cm)

ET(cm)

 ÇAP(e)

 BOY(cm)

 ET(cm)

 ÇAP(e)


 175

 300

2300

150

2.5

60

150

2,5

48

 200

 350

2000

150

2.5

60

200

2,5

48

 225

 400

1800

200

2.5

60

200

2,5

48
